NJET 向ADC注册

1.功能描述

背景及需求

为支持部署更多的OpenNJet 实例并且能够实现水平扩展，需要在和前端4层LB 协调的基础上，满足以下需求：

1.前端LB设备仅仅负责4层的流量转发

2.OpenNJet可根据业务规模做水平扩容

3.OpenNJet通过前端设备提供的API接口向前端设备进行注册

4.外部client 通过域名访问不同的服务

实现方案

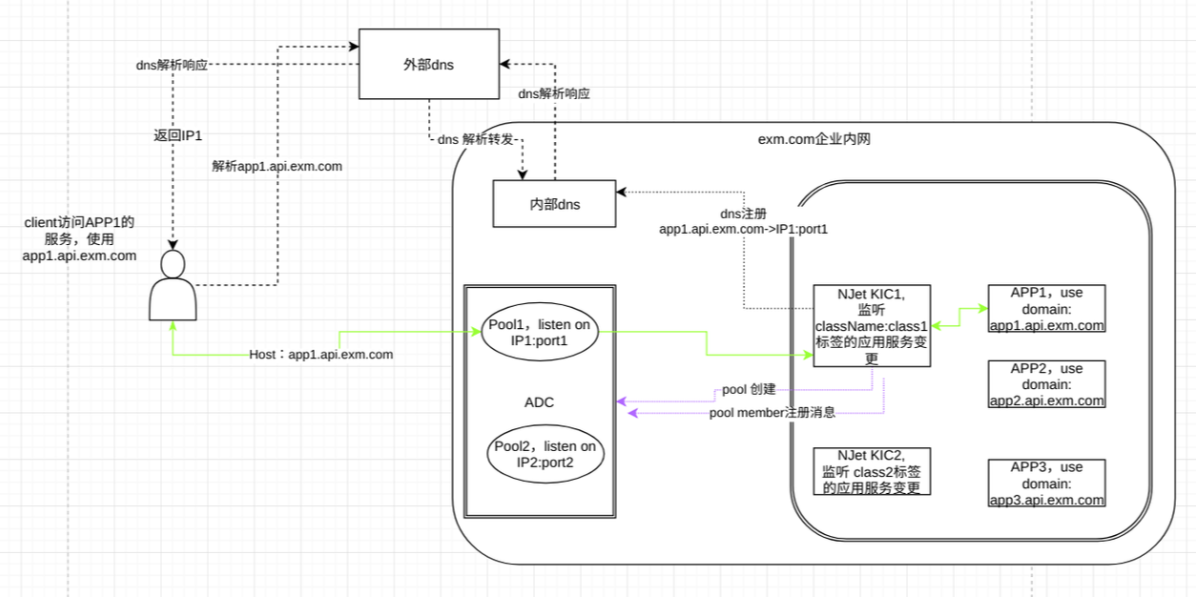

流程说明

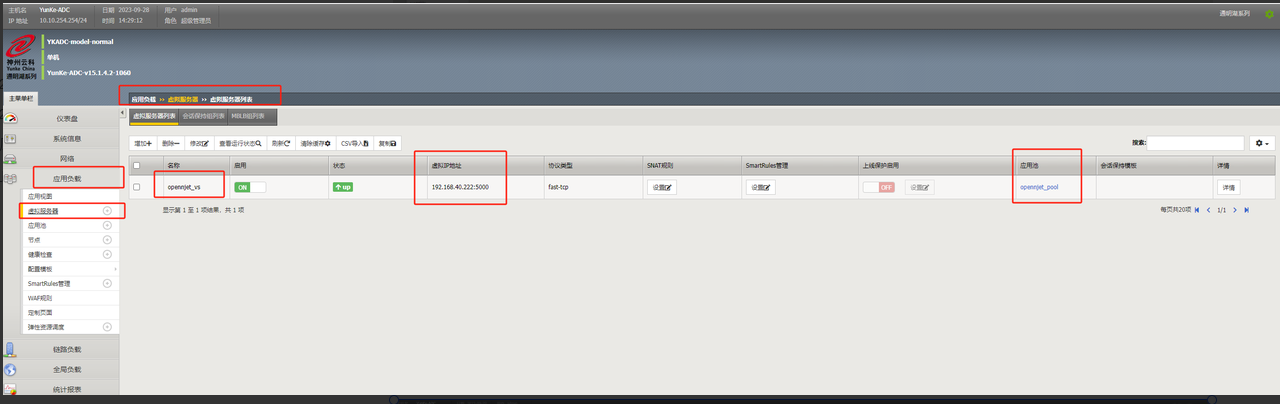

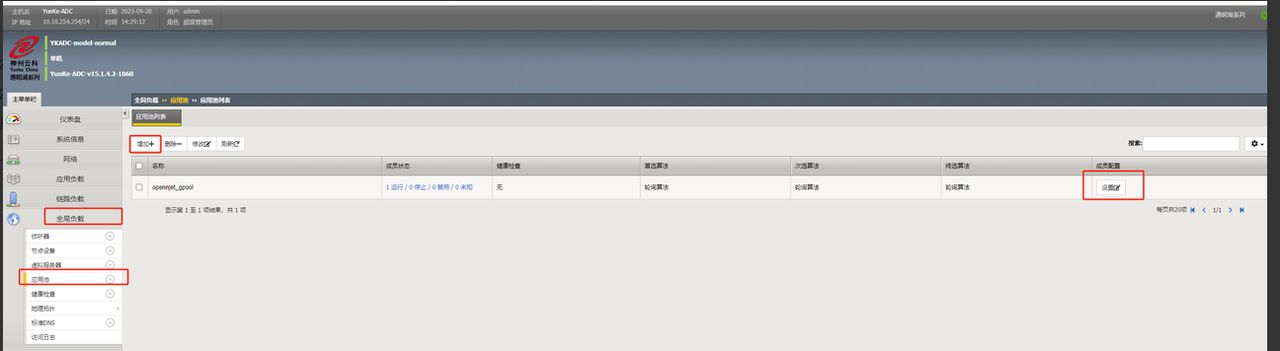

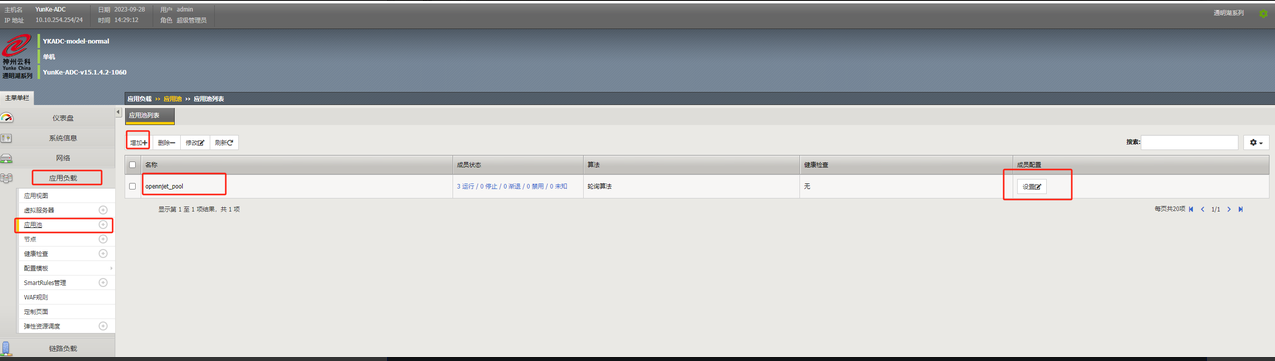

ADC创建应用池Pool1, 监听IP1:port1(应用负载部分创建虚拟服务器和应用池)

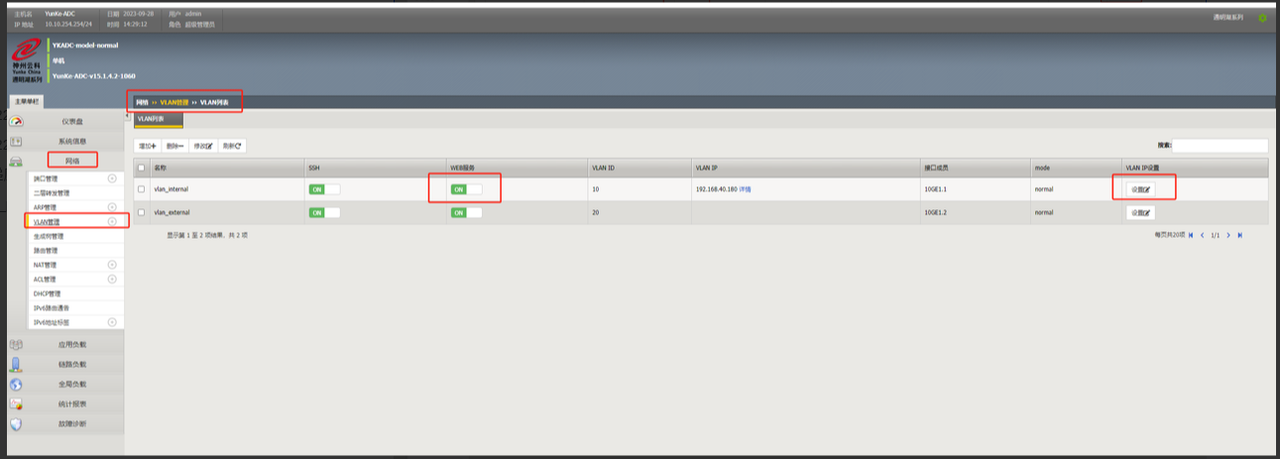

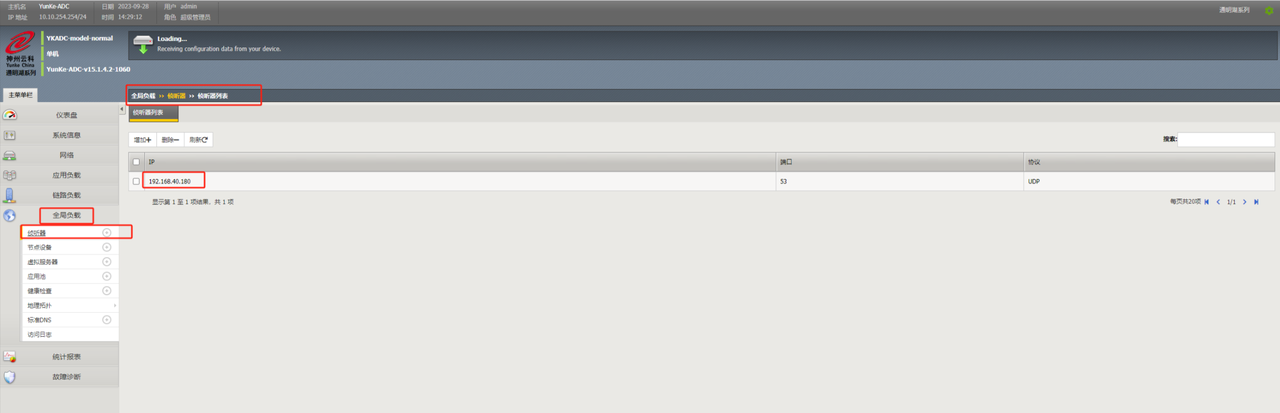

ADC设置内部DNS服务器（全局负载部分设置侦听器）

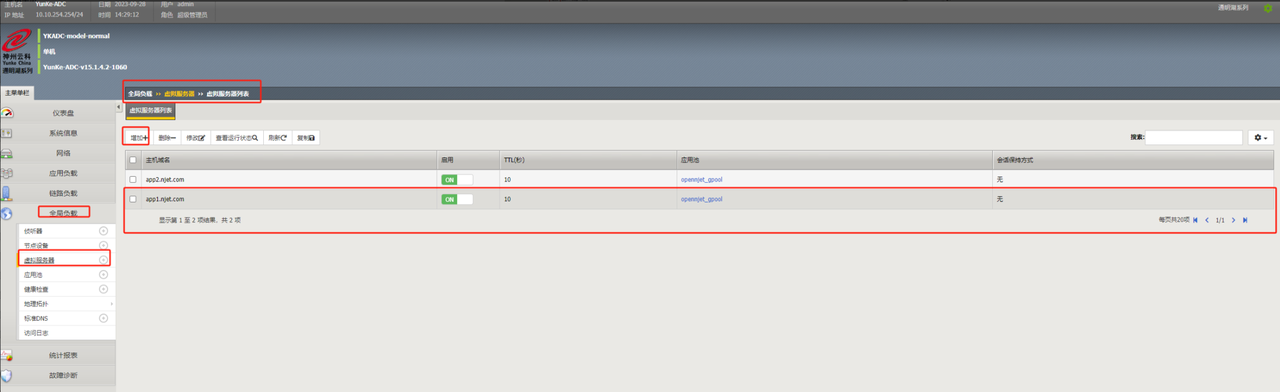

ADC设置域名（app1.api.exm.com）和应用池（Pool1）绑定关系（全局负载部分创建虚拟服务器和应用池）

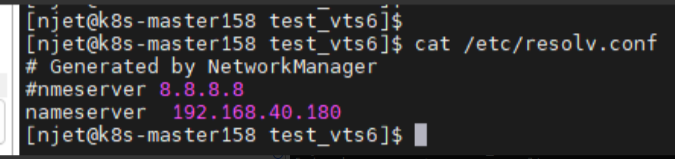

内部DNS要注册到实际的外部DNS

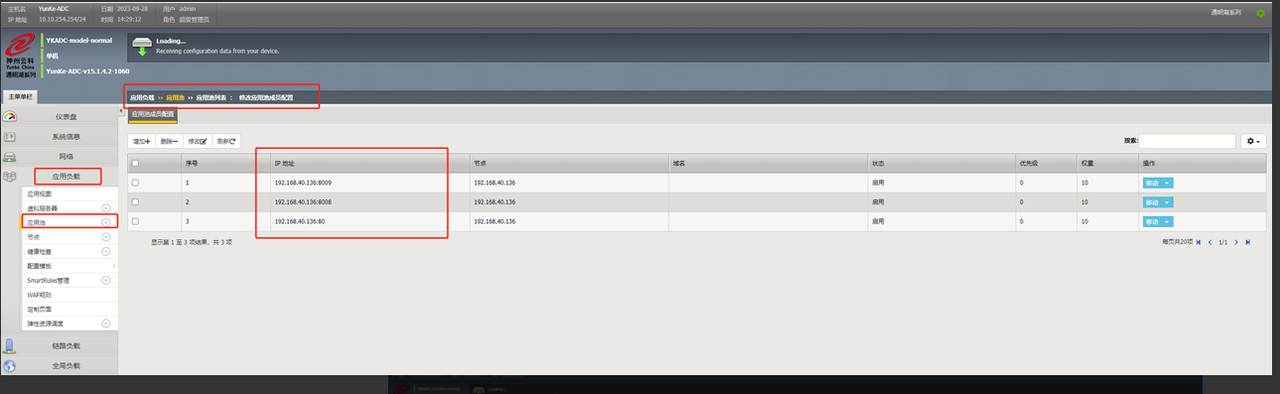

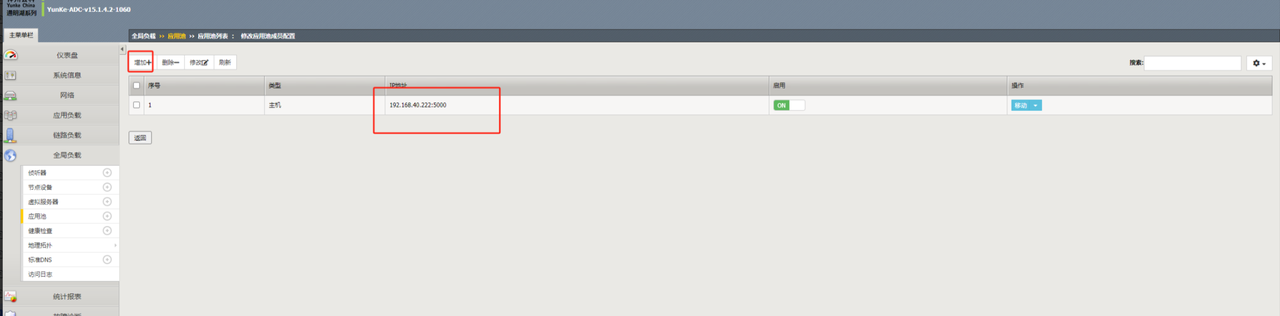

OpenNJet启动或者重启后（可以是原生的OpenNJet实例也可能是通过KIC启动的OpenNJet服务实例），调用API接口向应用池Pool1注册member（OpenNJet实际的ip和端口）

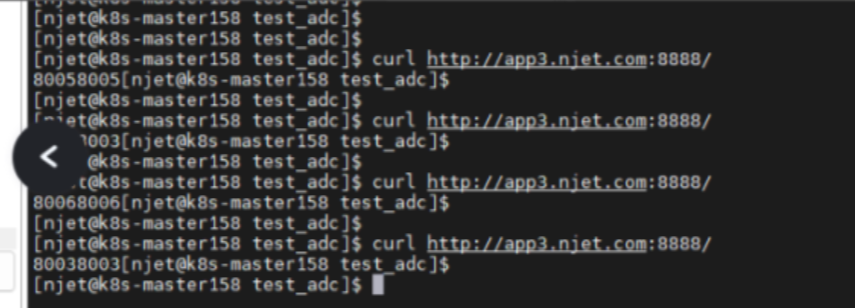

client访问app1.api.exm.com, 通过外部dns，转发到内部dns，通过内部dns解析得到实际的应用池Pool1的IP1:port1，作为解析结果，返回给client
client通过IP1:port1（host：app1.api.exm.com）访问，由ADC设备通过4层协议转发到实际的OpenNJet的ip和端口，并且proxy到实际的业务app1

2.依赖模块

njet_ctrl.conf:

load_module modules/njt_http_register_module.so;
load_module modules/njt_http_lua_module.so;

3.指令说明

Syntax	register config={config} server={server} port={port} location={location}；
Default	register config=conf/register.json server=127.0.0.1 port=8081 location=/adc;
Context	http

参数说明：

参数	类型	默认值	说明
config	string	conf/register.json	注册信息
server	string	127.0.0.1	控制面ip
port	int	8081	控制面端口
location	string	/adc	控制面注册location

其中register.json格式如下：

{
    "type":"ADC",
    "username":"******",
    "password":"****** ",
    "address":"192.168.40.136:80",
    "login_api": "https://192.168.40.180:10443/adc/v3.0/login",
    "pool_register_api" : "https://192.168.40.180:10443/adc/v3.0/slb/pool/9ae62b69-a98e-42c0-9b8b-30a53f9e5139/rserver/"
}

注册信息字段说明：

字段	说明
type	设备类型，目前支持ADC设备
username	设备登录用户名
password	设备登录密码
address	注册的OpenNJet实例地址
login_api	登录api（URL中的IP和端口为ADC设备的地址）
pool_register_api	应用池注册api，路径里使用的时应用池的uuid，可以通过通过浏览器在ADC页面按F12查看相关http请求的响应等方式得到对应应用池的uuid

4.配置样例

njet.conf 主配置不需要任何配置

helper broker modules/njt_helper_broker_module.so conf/mqtt.conf;
helper ctrl modules/njt_helper_ctrl_module.so conf/ctrl.conf;

load_module modules/njt_http_split_clients_2_module.so;
load_module modules/njt_agent_dynlog_module.so;
load_module modules/njt_http_location_module.so;
load_module modules/njt_http_dyn_bwlist_module.so;

load_module modules/njt_dyn_ssl_module.so;
load_module modules/njt_http_vtsc_module.so;

cluster_name helper;
node_name node1;
worker_processes auto;

error_log logs/error.log info;
pid logs/njet.pid;
events {
        worker_connections 1024;
}
http {
        dyn_kv_conf conf/iot-work.conf;
        include mime.types;
        include conf.d/*.conf;
 upstream backend {
                server localhost:8002;
                server localhost:8003;
        }
  server {
                listen 8001;
                server_name localhost;

                location / {
                proxy_pass http://backend;

                }
        }

server {
                listen 8002;
                server_name localhost;

                location / {

                          return 200 "80028002";
                }
        }
 server {
                listen 8003;
                server_name localhost;

                location / {

                          return 200 "80038003";
                }
        }

}

njet_ctrl.conf

load_module modules/njt_http_sendmsg_module.so;
load_module modules/njt_ctrl_config_api_module.so;
load_module modules/njt_doc_module.so;
load_module modules/njt_http_register_module.so;  ##依赖该模块
load_module modules/njt_http_lua_module.so; ##依赖该模块

cluster_name helper;
node_name node1;
error_log logs/error-ctrl.log info;
events {
        worker_connections 1024;
}

http {
        dyn_sendmsg_conf conf/iot-ctrl.conf;
        config_req_pool_size 1000;
        access_log logs/access_ctrl.log combined;
        register config=conf/register.json server=127.0.0.1 port=8088  location=/adc; #也可以不配置，不配置，则都是用默认值
        include mime.types;

        include mime.types;
        lua_package_path "/home/njet/test_adc/work/etc/njet/lualib/lib/?.lua;$prefix/scripts/?.lua;;"; #设置lua库动态路径
        server {
                listen 8088;


                location /api {
               dyn_module_api;
                   }

               location /doc {
                doc_api;
                }
                location /metrics {
      vhost_traffic_status_display;
                        vhost_traffic_status_display_format html;
                }
         #配置 adc url， 加载lua代码
           location /adc {
            content_by_lua_file objs/scripts/http_register.lua;
            }
        }
}
