证书吊销列表

1.功能描述

CRL是由CA发布的，包含了所有被撤销的，即不再被信任的数字证书的列表。一个证书可能会被撤销，原因包括但不限于私钥被泄露，证书被误发，或者证书所有者不再需要该证书。

当一个系统在验证一个数字证书的有效性时，它会检查CRL以确保证书没有被撤销。如果证书在CRL中，那么该系统会拒绝与提供该证书的系统建立SSL连接，因为这可能意味着连接的安全性无法得到保证。

因此，SSL和CRL是密切相关的。通过CRL，SSL可以确保在建立的每一个安全连接中，都只使用仍然有效和可信的数字证书。

2.依赖模块

njet.conf:

load_module modules/njt_http_dyn_crl_module.so;

njet_ctrl.conf

load_module modules/njt_http_upload_module.so;
load_module modules/njt_http_crl_api_module.so;

3.指令说明

ssl_crl 指令可配置证书吊销列表文件

Syntax: ssl_crl file;
Default: —
Context: http, server

Specifies a file with revoked certificates (CRL) in the PEM format used to verify client certificates.

ssl_verify_client: 是否验证开关

Syntax: ssl_verify_client on | off | optional | optional_no_ca;
Default: ssl_verify_client off;
Context: http, server

Enables verification of client certificates. The verification result is stored in the $ssl_client_verify variable.

ssl_client_certificate：CA certificates， 会发送给客户端

Syntax: ssl_client_certificate file;
Default: —
Context: http, server

Specifies a file with trusted CA certificates in the PEM format used to verify client certificates and OCSP responses if ssl_stapling is enabled.

The list of certificates will be sent to clients. If this is not desired, the ssl_trusted_certificate directive can be used.

ssl_trusted_certificate： 可信任CA证书，与ssl_client_certificate 区别是不发送给client

Syntax: ssl_trusted_certificate file;
Default: —
Context: http, server

Specifies a file with trusted CA certificates in the PEM format used to verify client certificates and OCSP responses if ssl_stapling is enabled.

In contrast to the certificate set by ssl_client_certificate, the list of these certificates will not be sent to clients.

4.配置示例

控制面配置示例：

...
#加载文件上传模块，加载后，即可支持/api/v1/upload
load_module modules/njt_http_upload_module.so;

#加载crl吊销证书api模块
load_module modules/njt_http_crl_api_module.so;
...

http {
    server {
        listen       8081;

        client_max_body_size 1G;     #文件上传大小配置，默认是1M，如果是大文件，则要配置该指令

        #配置api入口
        location /api {
            dyn_module_api;       #开启api
        }

       #配置上传html，通过该html页面可通过浏览器上传一个文件
       location / {
            root /root/bug/njet1.0/html;
            index upload.html;
       }
....
}

njet.conf

...
#加载crl证书吊销列表功能模块
load_module modules/njt_http_dyn_crl_module.so;
...

     server {
        listen       443 ssl;
        server_name www.test.com;

        ssl_ntls  on;          #如果是国密证书，则需要配置此开关
        proxy_cache_valid any 1d;
        expires      1d;
        ssl_protocols       TLSv1 TLSv1.1 TLSv1.2 TLSv1.3;

        ssl_ciphers         AES128-SHA:AES256-SHA:RC4-SHA:DES-CBC3-SHA:RC4-MD5:ECC-SM2-SM4-CBC-SM3:ECDHE-SM2-WITH-SM4-SM3;

        ssl_verify_client on;       #开启验证客户端证书开关，crl为验证客户端证书吊销列表文件

        #RSA证书
        ssl_certificate     /root/bug/njet1.0/gm/commoncert/certsDir/cert.pem;
        ssl_certificate_key     /root/bug/njet1.0/gm/commoncert/certsDir/cert-key.pem;

        #国密证书
        ssl_client_certificate /root/bug/njet1.0/gm/gmcert/more_ca.crt;
        ssl_certificate     /root/bug/njet1.0/gm/gmcert/server_sign.crt /root/bug/njet1.0/gm/gmcert/server_enc.crt;
        ssl_certificate_key     /root/bug/njet1.0/gm/gmcert/server_sign.key /root/bug/njet1.0/gm/gmcert/server_enc.key;

5.API

5.1API说明

查询接口

curl -X GET http://IP+port/api/v1/crl

修改接口：

curl -X PUT http://IP+port/api/v1/crl

5.2 调用样例

如下为国密证书吊销列表（普通RSA证书吊销列表一致）

初始配置，配置了国密证书，但没有配置crl证书吊销列表，故可正常访问

gmcurl --gmssl -k --cert /root/bug/njet1.0/gm/gmcert/client_sign.crt --key /root/bug/njet1.0/gm/gmcert/client_sign.key --cert2 /root/bug/njet1.0/gm/gmcert/client_enc.crt --key2 /root/bug/njet1.0/gm/gmcert/client_enc.key https://localhost/

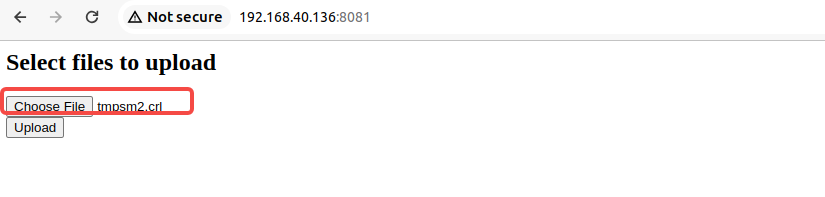

下面通过文件上传接口，上传crl证书文件到njet服务器 crl01.png img img

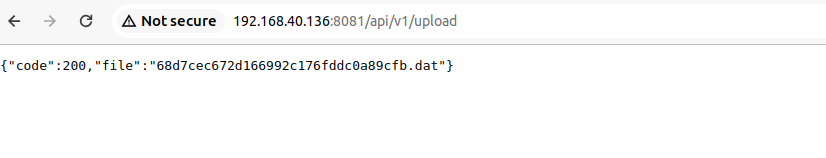

img img 得到服务器该文件对应的文件名称： 68d7cec672d166992c176fddc0a89cfb.dat

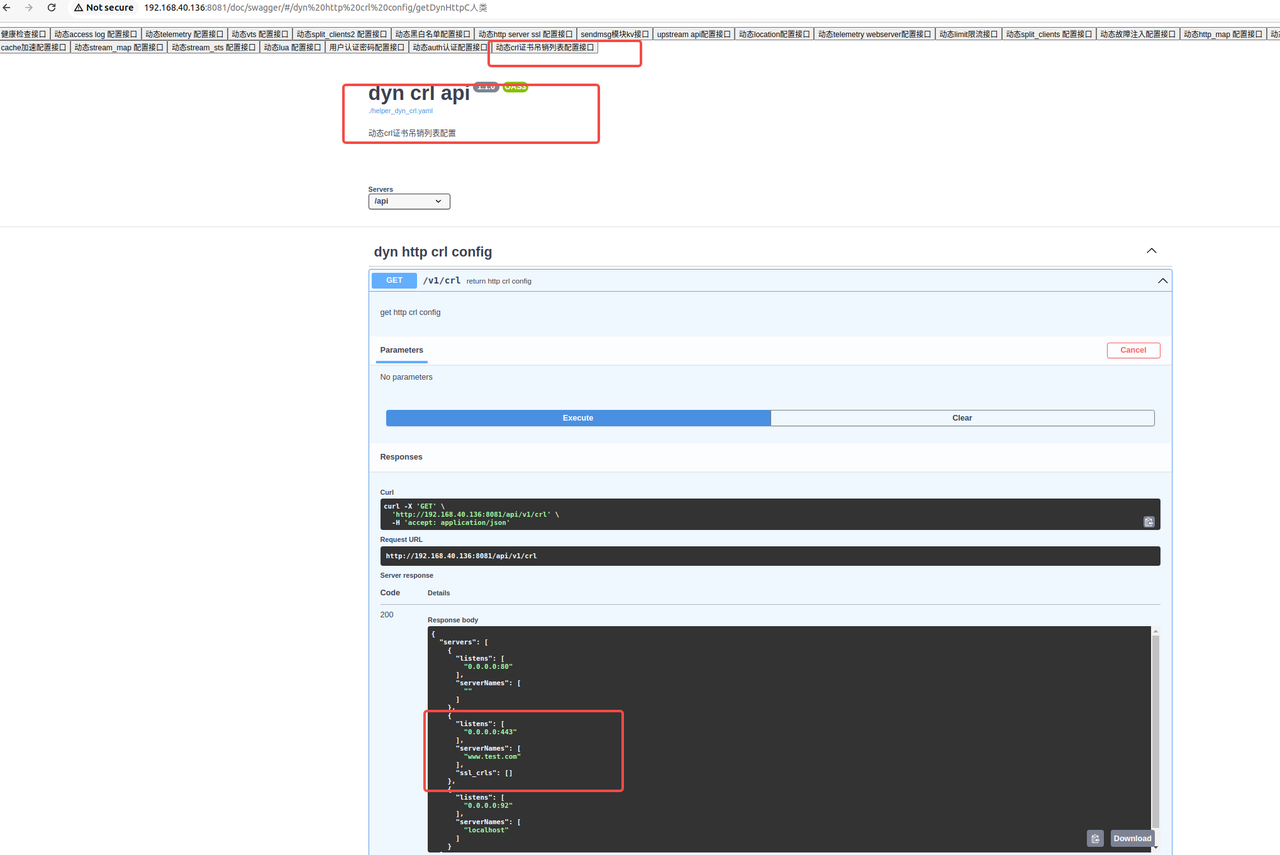

通过swagger页面get查询crl配置，初始未配置，所以为空

img img

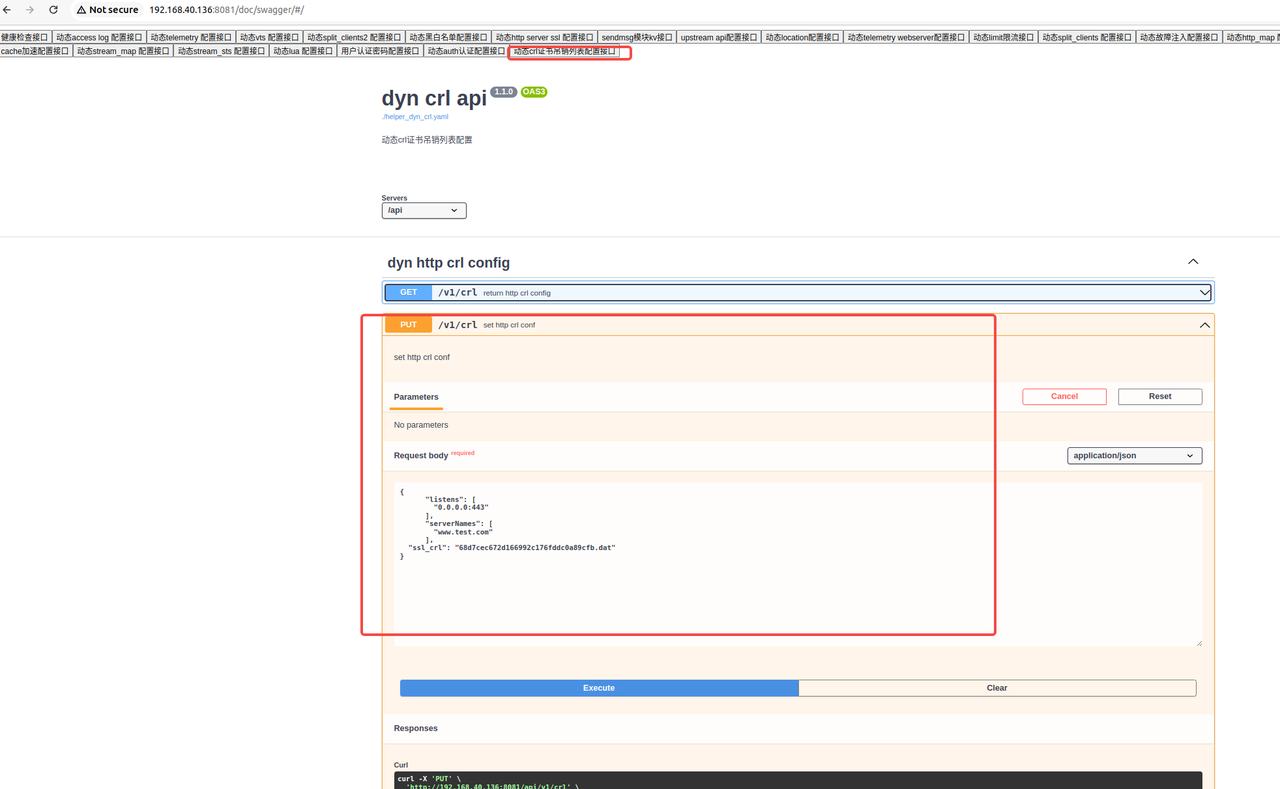

通过PUT接口配置刚才已经上传的crl文件 68d7cec672d166992c176fddc0a89cfb.dat

img img 访问server， 返回400，

[root@localhost gmcert]#
[root@localhost gmcert]# gmcurl --gmssl -k --cert /root/bug/njet1.0/gm/gmcert/client_sign.crt --key /root/bug/njet1.0/gm/gmcert/client_sign.key --cert2 /root/bug/njet1.0/gm/gmcert/client_enc.crt --key2 /root/bug/njet1.0/gm/gmcert/client_enc.key https://localhost/
GM Version: 1.0.2 Ported from curl/7.88.1 by www.gmssl.cn
GM options:
--gmssl, use TLCP protocol
--cert,  use sm2 sig pem cert
--key,   use sm2 sig pem key
--cert2, use sm2 enc pem cert
--key2,  use sm2 enc pem key
<html>
<head><title>400 The SSL certificate error</title></head>
<body>
<center><h1>400 Bad Request</h1></center>
<center>The SSL certificate error</center>
<hr><center>njet/2.1.0</center>
</body>
</html>
[root@localhost gmcert]#

查看crl get请求结果，可查看到动态配置的该文件 img img
