基于Portal的NJet模拟环境

1. 功能描述

作为开发人员，经常碰到的问题是代码开发、测试都是好的，但在客户现场/生产环境，总是出各种各样的问题。这种问题，有可能是实现的逻辑，但更多的情况是现场人员的配置问题导致。因此开发人员需要一个和现场完全一致的环境，进行现场的故障复现，配置验证。

NJet作为应用引擎，应用场景复杂，配置灵活，当然也面临此类问题。为了快速模拟 NJet 配置，验证整条业务链路是否通畅，同时检验系统在高压、大配置数据场景下的承载能力，并确认证书、限流等关键机制是否生效，NJet的模拟环境应运而生。我们期望通过该环境：

自动构建、完全模拟客户的网络环境拓扑
可视化验证客户的配置有效性
可进行批量/单独的功能测试
能够进行域名解析，证书校验，客户端地址等模拟，辅助功能验证

同时，出于简化GUI管理的目的，该模拟应用利用NJet存在的Portal能力，避免了相关的认证授权的开发工作。

2. NJet模拟应用的安装

随NJet4.0发布，NJet发布了模拟应用的安装包，因此需首先安装Portal安装包，在Portal部署完成后，通过GUI安装模拟应用

2.1 安装njet

njet4.0.1.0安装包下载链接获取

安装njet4.0.1.0：

yum localinstall njet-4.0.1.0-1.el7.x86_64.rpm

2.2 配置

njet.conf:

worker_processes auto;

cluster_name njet;
node_name node1;

error_log logs/error.log info;

helper ctrl modules/njt_helper_ctrl_module.so conf/njet_ctrl.conf;
helper broker modules/njt_helper_broker_module.so;

load_module modules/njt_agent_dynlog_module.so;
load_module modules/njt_dyn_ssl_module.so;
load_module modules/njt_http_vtsc_module.so;
load_module modules/njt_http_location_module.so;
load_module modules/njt_http_lua_module.so;
load_module modules/njt_http_dyn_upstream_module.so;
load_module modules/njt_http_dyn_server_module.so;
load_module modules/njt_http_token_sync_module.so;
load_module modules/njt_http_upstream_member_module.so;
load_module modules/njt_http_dyn_lua_module.so;
load_module modules/njt_http_mqtt_module.so;
load_module modules/njt_stream_ws_module.so;
load_module modules/njt_stream_proto_server_module.so;
load_module modules/njt_openapi_util_module.so;


events {
    worker_connections  1024;
}

shared_slab_pool_size  100m;
http {
    token_sync zone=token:4M sync_time=5s clean_time=10s;
    dyn_kv_conf conf/iot-work.conf;
    include mime.types;
    access_log off;
    vhost_traffic_status_zone;

    lua_package_path "$prefix/lualib/lib/?.lua;$prefix/modules/?.lua;$prefix/apps/?.lua;;";
    lua_package_cpath "$prefix/lualib/clib/?.so;;";
    init_by_lua_block {
        local _=require("lor.index")
        local _=require("lsqlite3complete")
    }
   upstream mqtt_upstream {
         mqtt_server 127.0.0.1:28083;
       }

    server {
        listen       8080;
        error_page 401 =302 /portal;
        client_max_body_size 1000m;
        location / {
           #root html;
           root apps/simulateApp/static;
        }
        location /icons/ {
            alias /usr/local/njet/apps/__icons/;
            try_files $uri =404;
       }
     location /v1/traces {
                mqtt_topic /trace;
                client_body_buffer_size 10M;
                mqtt_pass mqtt_upstream;
            }

            location /ws2mqtt {
                proxy_pass http://127.0.0.1:28082;
            }

    }
}

   stream {
    upstream up_broker {
       server unix:/usr/local/njet/data/mosquitto.sock;
    }
    server {
        listen 127.0.0.1:28083;
        mqtt_pass up_broker;
        mqtt_proxy_next_upstream on;
        mqtt_proxy_next_upstream_tries 3;
    }
    server {
        listen 28082;
        proto_server on;
        proto_buffer_size 1024k;
        proto_server_idle_timeout 600;
        proto_server_code_file  "modules/njt_stream_ws2mqtt_tcc_module.so";
         proto_pass up_broker;
         #proxy_xxx (设置证书)
    }
}

njet_ctrl.conf:

load_module modules/njt_http_sendmsg_module.so;
load_module modules/njt_ctrl_config_api_module.so;
load_module modules/njt_helper_health_check_module.so;
load_module modules/njt_http_upstream_api_module.so;
load_module modules/njt_http_location_api_module.so;
load_module modules/njt_doc_module.so;
load_module modules/njt_http_vtsd_module.so;
load_module modules/njt_http_lua_module.so;
load_module modules/njt_http_dyn_upstream_module.so;
load_module modules/njt_http_dyn_upstream_api_module.so;
load_module modules/njt_http_dyn_server_api_module.so;
load_module modules/njt_http_upload_module.so;

error_log logs/error_ctrl.log error;

events {
    worker_connections  1024;
}

http {
    dyn_kv_conf conf/ctrl_kv.conf;
    lua_package_path "$prefix/lualib/lib/?.lua;$prefix/modules/?.lua;;";
    lua_package_cpath "$prefix/lualib/clib/?.so;;";
    init_by_lua_block {
        local _=require("lor.index")
        local _=require("lsqlite3complete")
    }
    include mime.types;
    access_log off;
    server {
        client_max_body_size 1000m;
        listen       8081;

        location / {
            return 200 "njet control panel\n";
        }

        location /api {
            dyn_module_api;
        }

        location /doc {
            doc_api;
        }

        location /metrics {
            vhost_traffic_status_display;
            vhost_traffic_status_display_format html;
        }

        location /api_gateway {
           access_by_lua_block {
              local ac=require("api_gateway.access.control")
              local access=ac.new("/api_gateway")
              access:check()
           }
           content_by_lua_block {
              local api_gateway=require("api_gateway")
              api_gateway.main()
           }
        }
    }
}

2.3 portal 获取和安装

下载portal_1.0.2_noarch.npk 和ssh_remote_mod.so

拷贝 ssh_remote_mod.so

sudo cp ssh_remote_mod.so /usr/local/njet/lualib/clib/

管理员账号 agw_admin 在安装njet 时会生成一个随机密码，使用密码重置工具进行密码的设置

sudo /usr/local/njet/sbin/agw_passwd /usr/local/njet/apigw_data/api_gateway.db  密码

重启 njet

sudo systemctl stop njet
sudo systemctl start njet

将下载后的 portal_1.0.2_noarch.npk 文件上传到 njet 主机上，并且主机上安装 curl 及 jq 命令行工具

NJET_SITE="http://localhost:8081"

PORTAL_FILE=$(curl -k -s -F "file=@portal_1.0.2_noarch.npk"  "$NJET_SITE/api/v1/upload" |jq -r '.file')
echo $PORTAL_FILE
TOKEN=$(curl -k -X POST -d '{"login_data":{"username": "agw_admin", "password": "123456"}}' -s "$NJET_SITE/api_gateway/auth/login" | jq -r '.token')
echo $TOKEN
curl -X 'POST' \
  "$NJET_SITE/api_gateway/deploy/app" \
  -H "Authorization: Bearer $TOKEN" \
  -H "Content-Type: application/json" \
  -d "{\"uploaded_file\": \"$PORTAL_FILE\"}"

配置sudo权限 sudo visudo
添加如下配置

njet ALL=(ALL:ALL) NOPASSWD:  ALL

Caution

a. 部署应用前需要先删除apps,再进行部署
b. NJet部署要求运行在麒麟机器或CentOS 8系统上,其他机器目前暂不兼容

2.4 登录portal

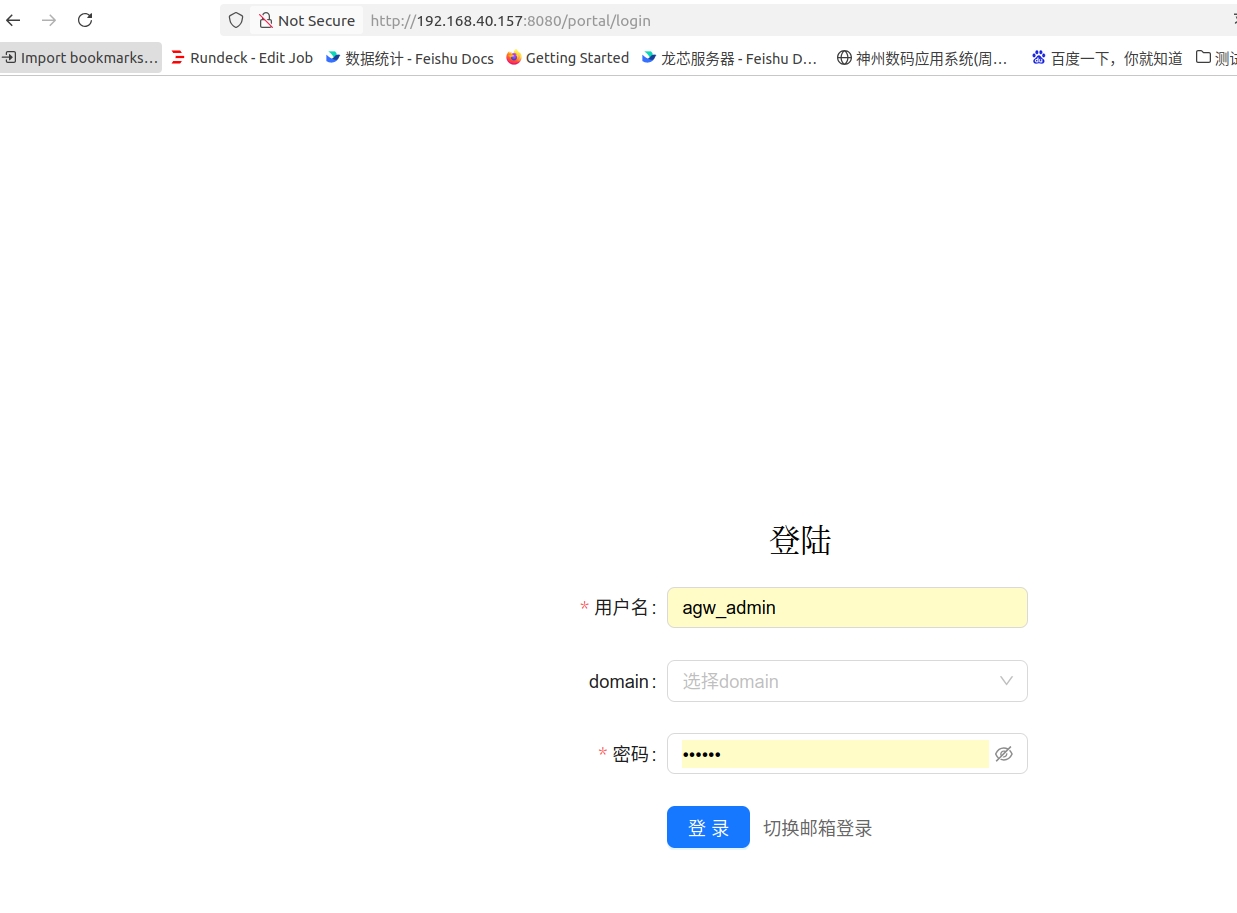

用重新设置的密码登录 /portal

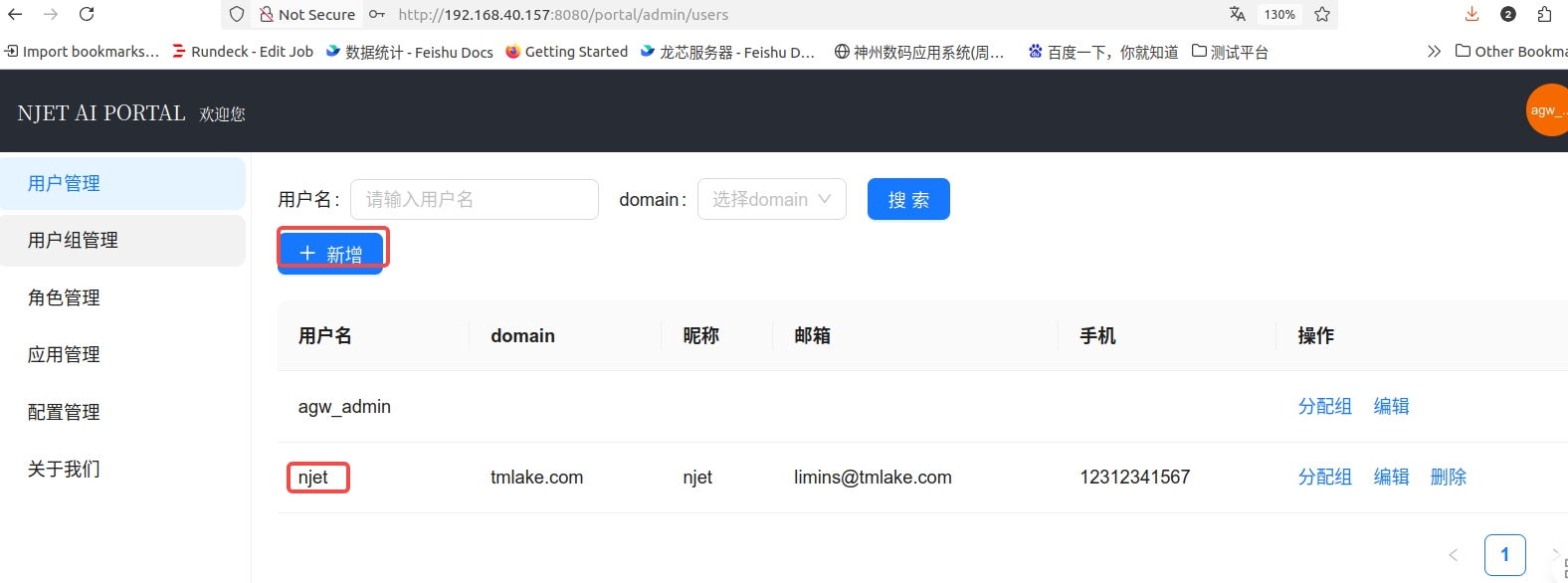

添加新用户:在用户管理页面,选择新增

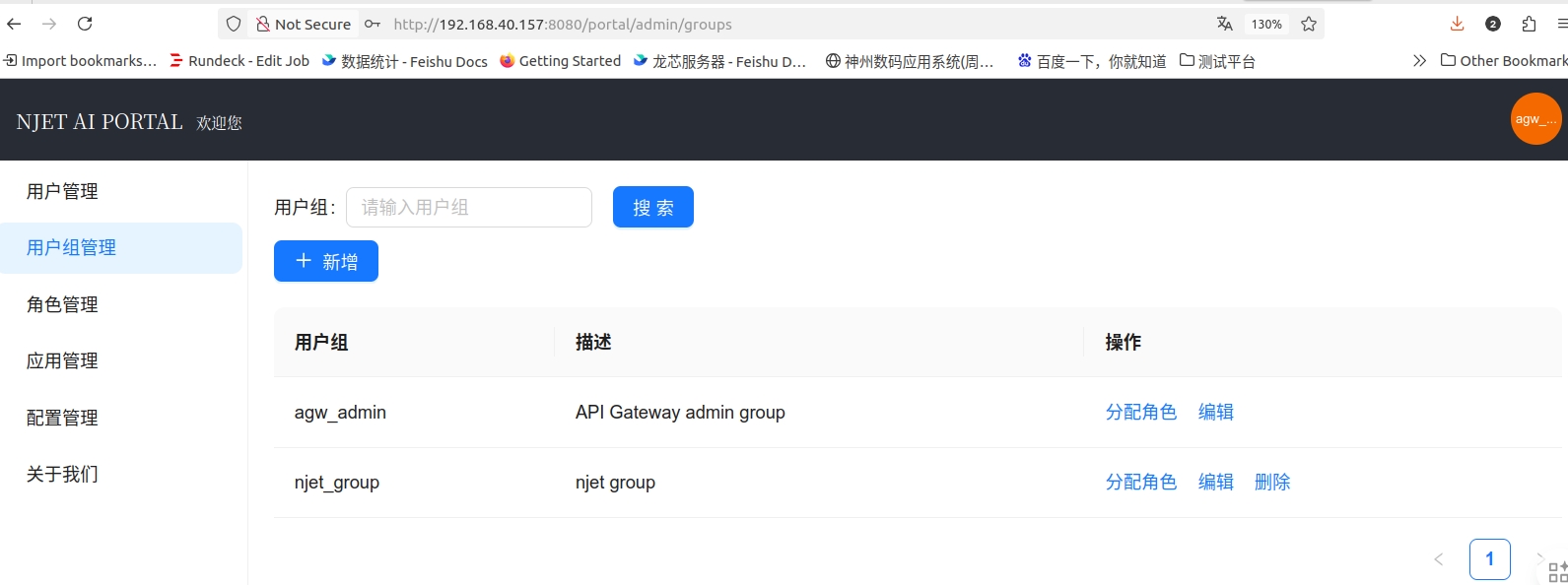

增加用户组njet_group

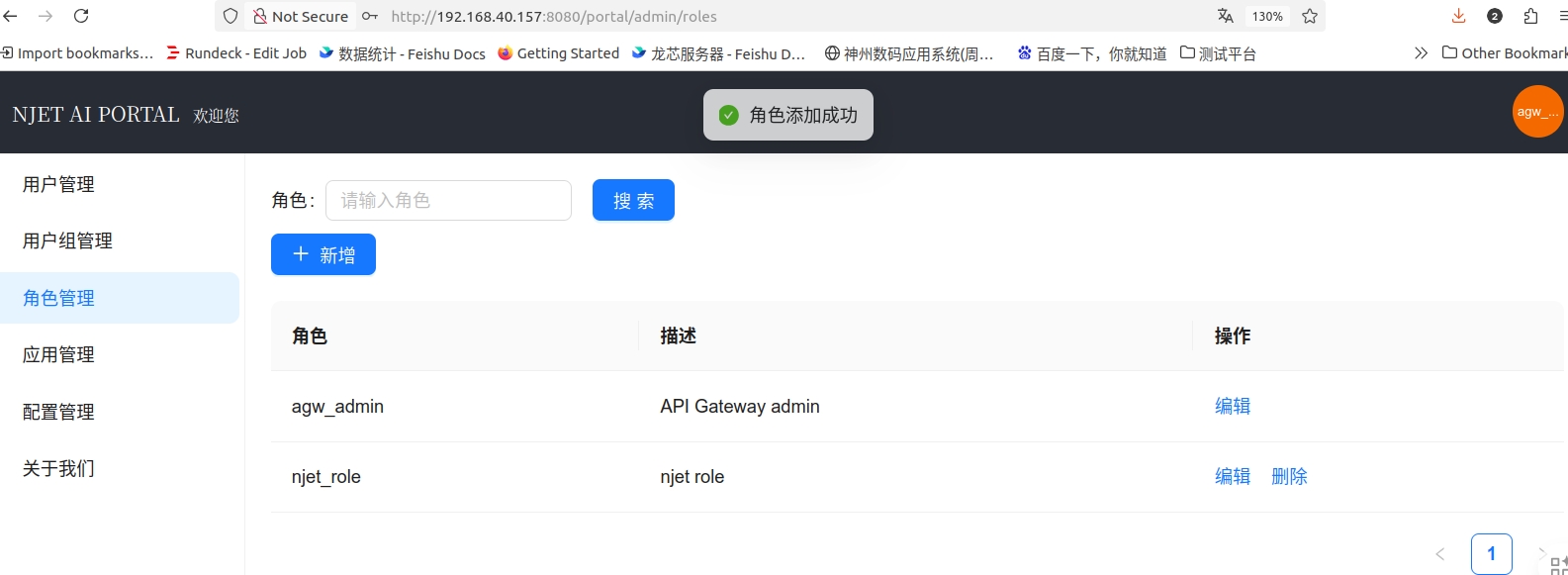

增加角色

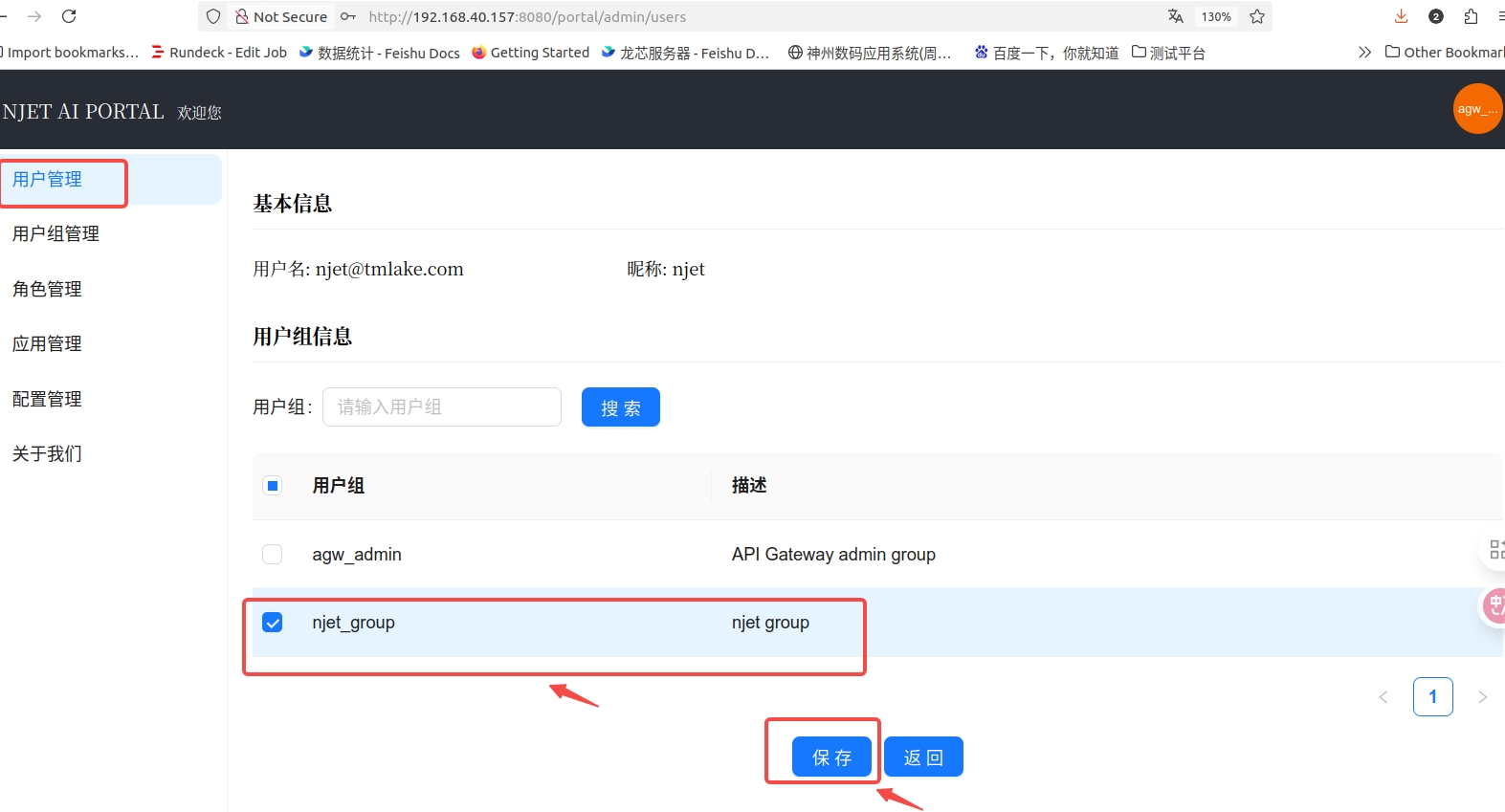

为用户njet 分配组：

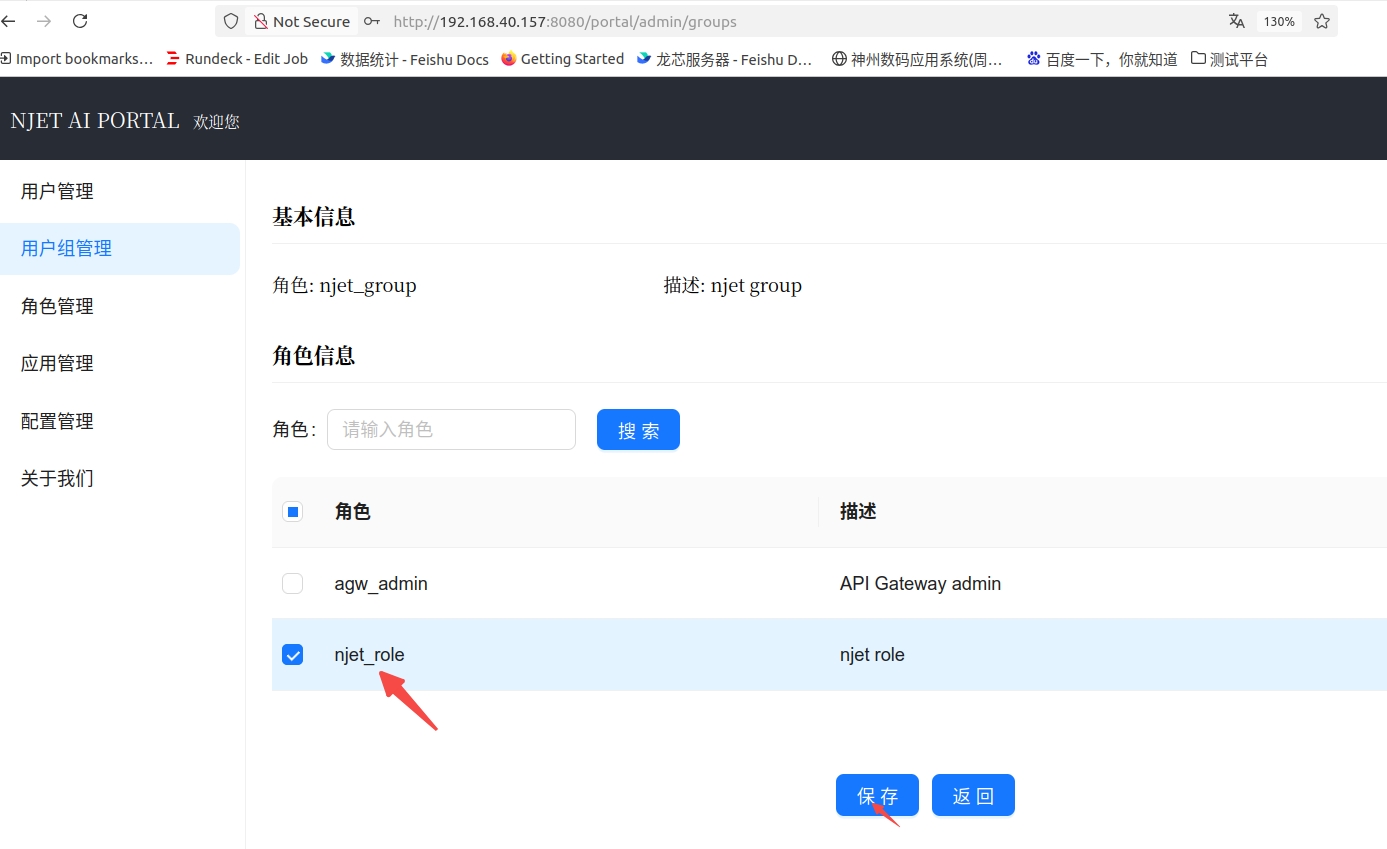

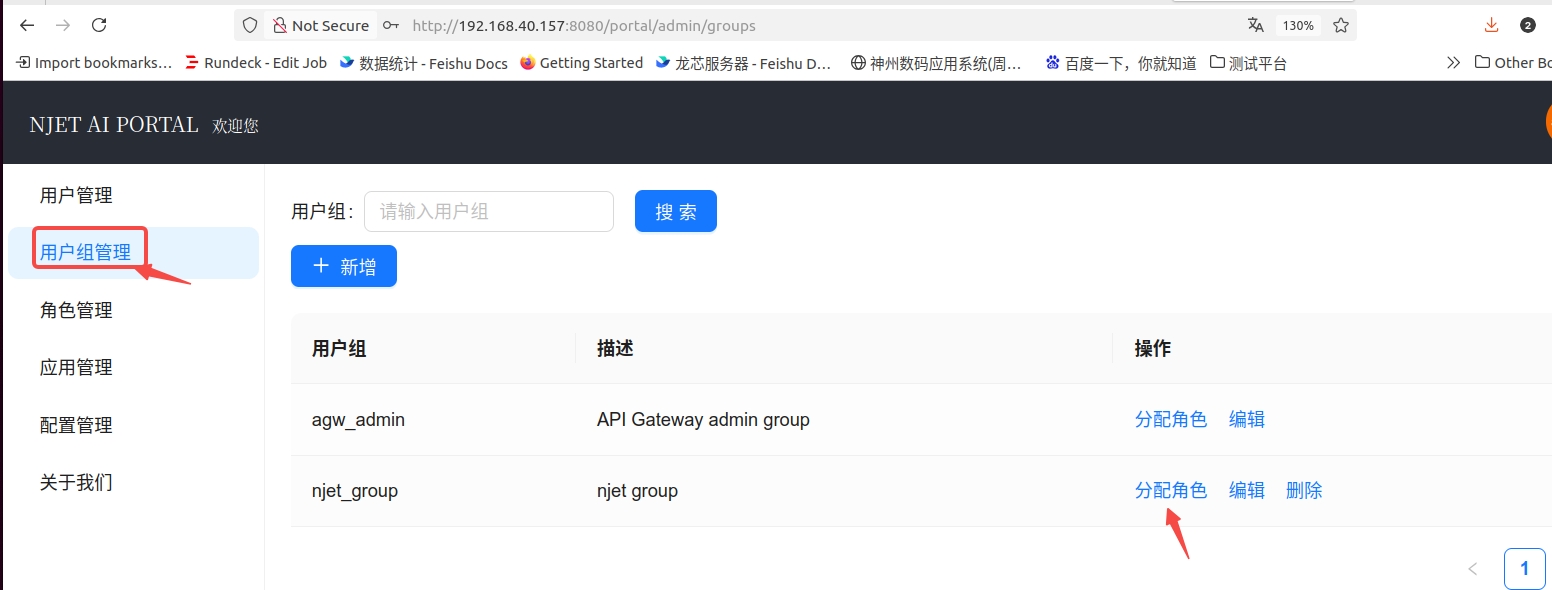

为用户组分配角色

添加simulate-app应用:

simulate-app_1.0.2.npk的获取：simulate-app_1.0.2.npk

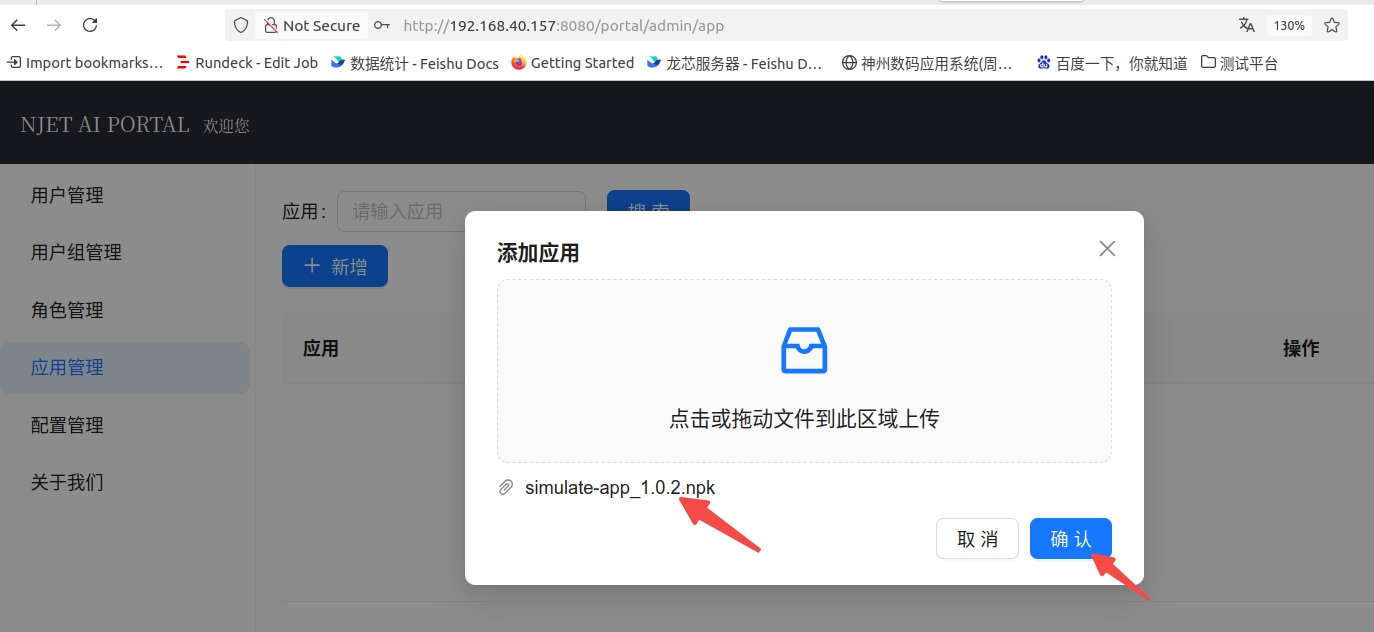

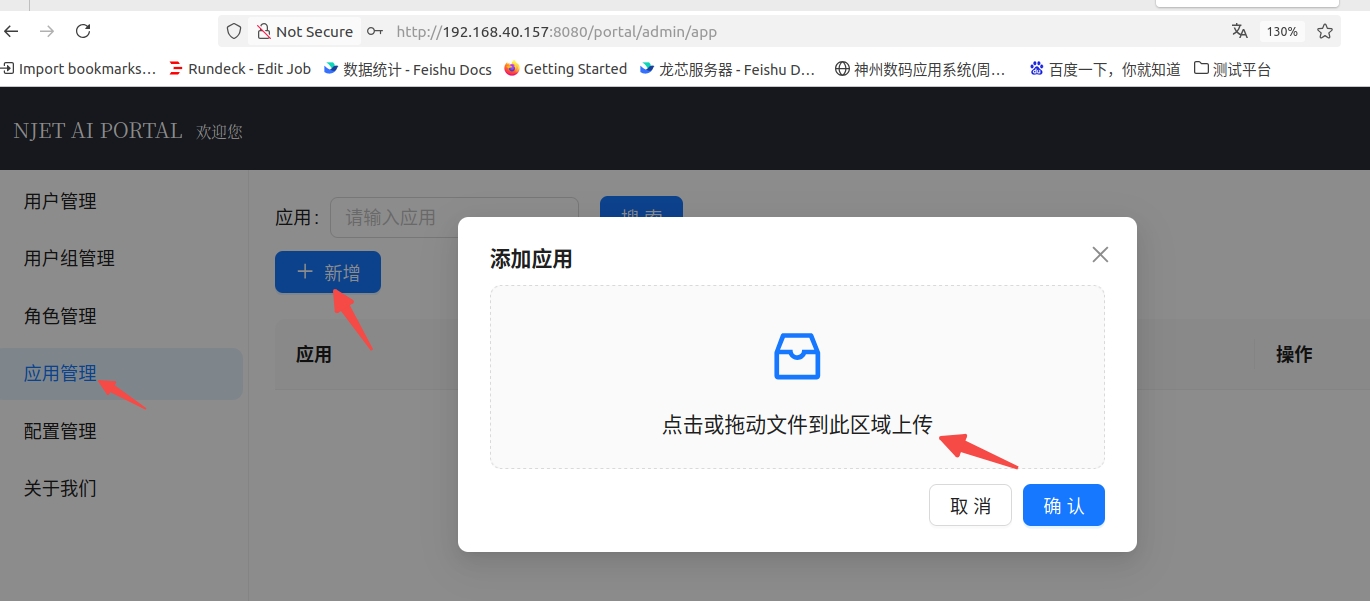

在应用管理中，选择新增，添加获取的 simulate-app_1.0.2.npk, 并点击确认

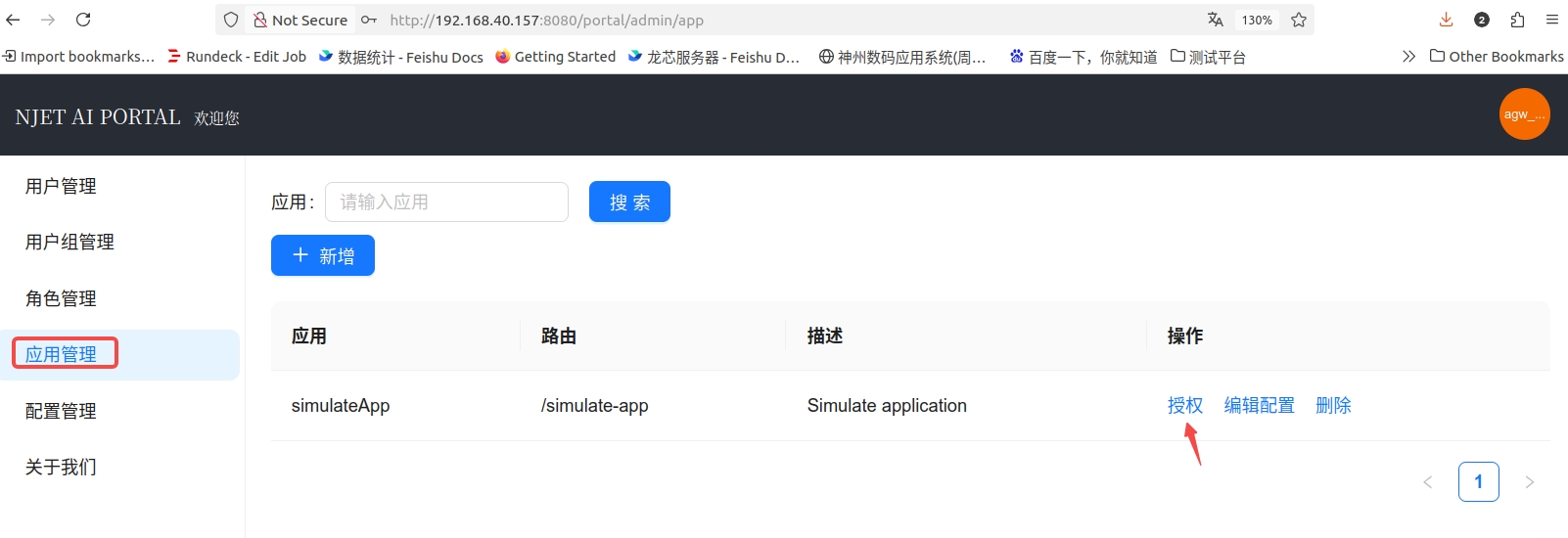

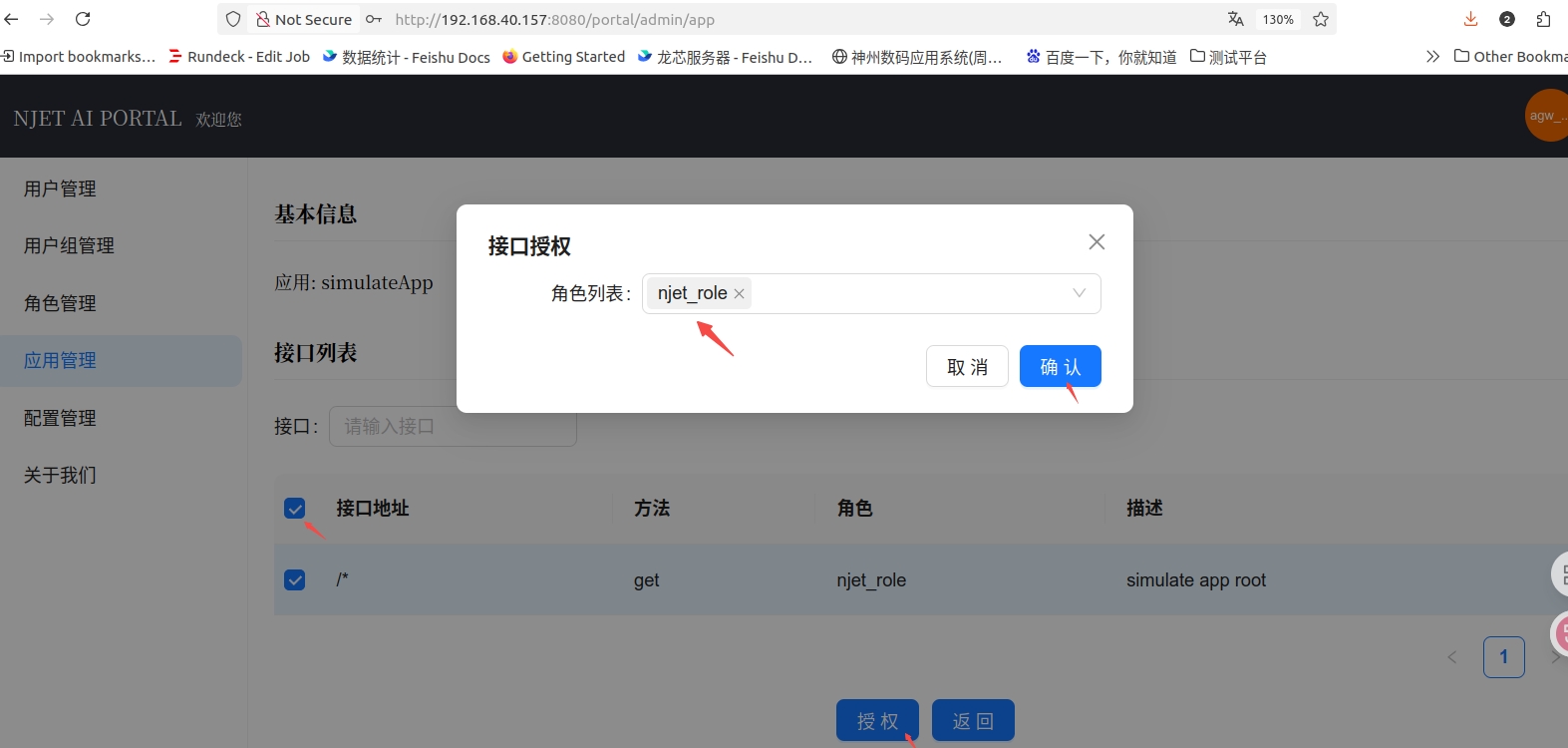

模拟应用授权

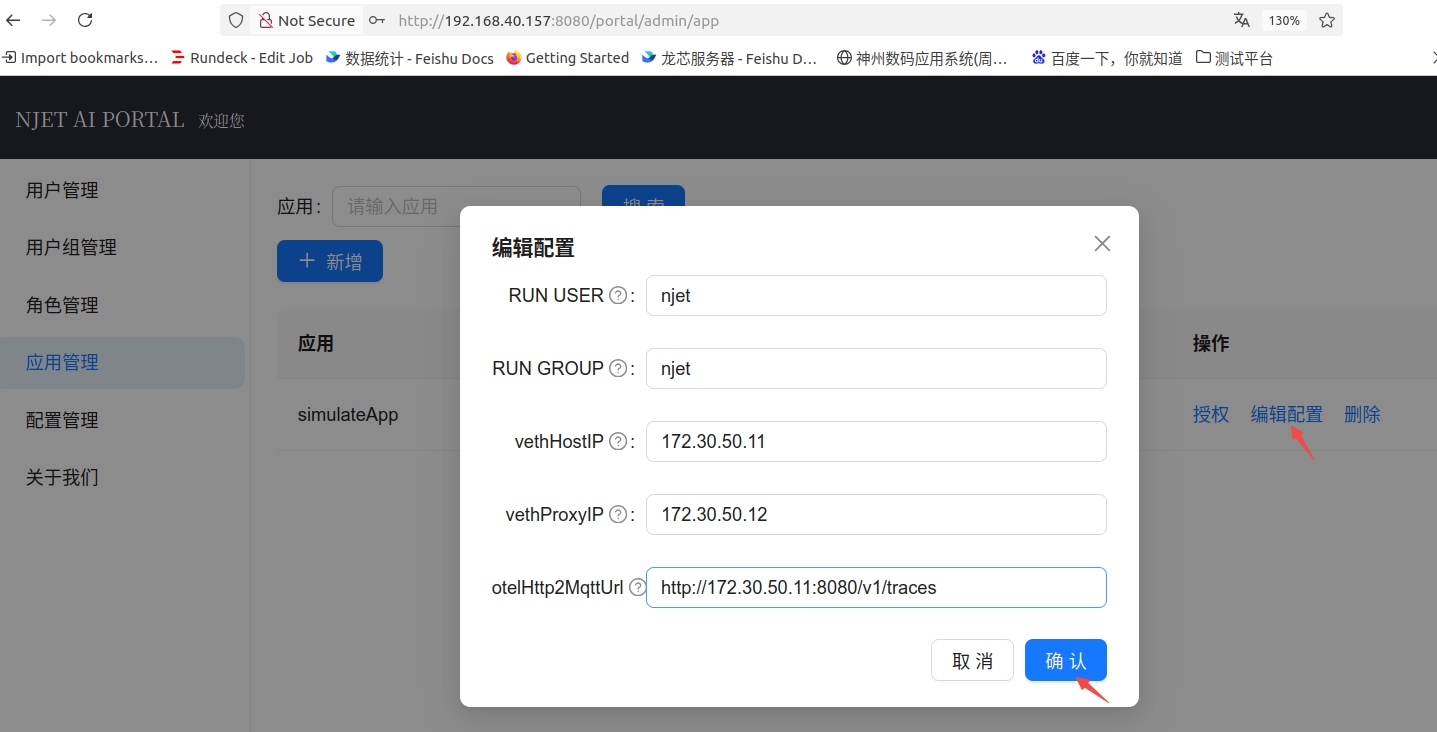

模拟应用配置
为支持网络拓扑模拟，以及调用可示化，模拟应用需要特定的配置，如下。请维持如下

配置项	类型	说明
RUN USER	String	虚拟环境启动的njet进程的用户
RUN GROUP	String	虚拟环境启动的njet进程的用户组
vethHostIP	String	虚拟环境 otelcol 需要往 host 环境发数据，因此需要配置veth 对， veth对的 host 端地址
vethProxyIP	String	虚拟环境 otelcol 需要往 host 环境发数据，因此需要配置veth 对， veth对的 proxy 端地址
otelHttp2MqttUrl	String	运行Portal 应用的NJet 中配置的 opentelemtry http2mqtt url 地址，Url 中的协议、端口及路径都是 NJet中对应的配置项，Url 中的 IP 是 vethHostIP

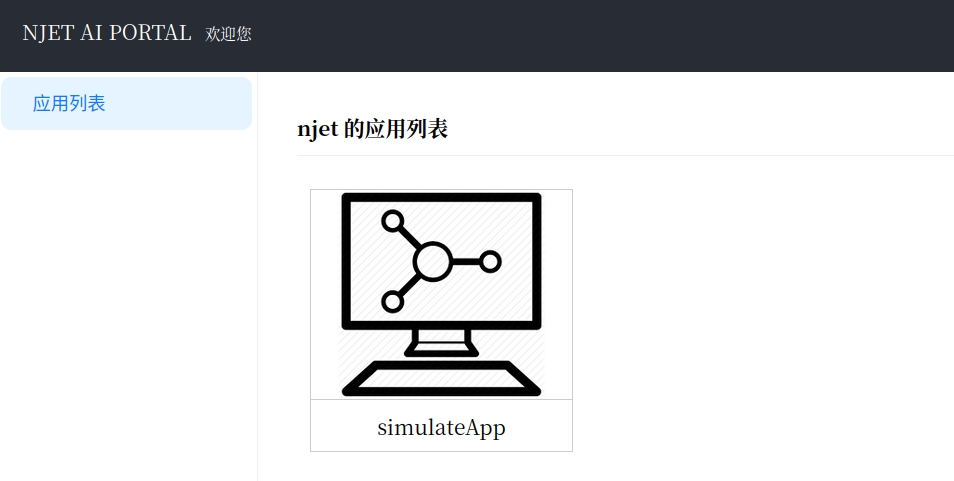

登录portal应用后，就可以看到模拟应用了

3.功能展示

3.1 配置导入

功能模拟依赖于导入配置文件，目前配置文件需要使用json格式，目前需要手工把nginx格式的配置文件转换为json，paste或上传，在下个版本中，将直接支持nginx.conf格式的配置
除导入外，模拟应用中也提供了多种示例配置，供参考

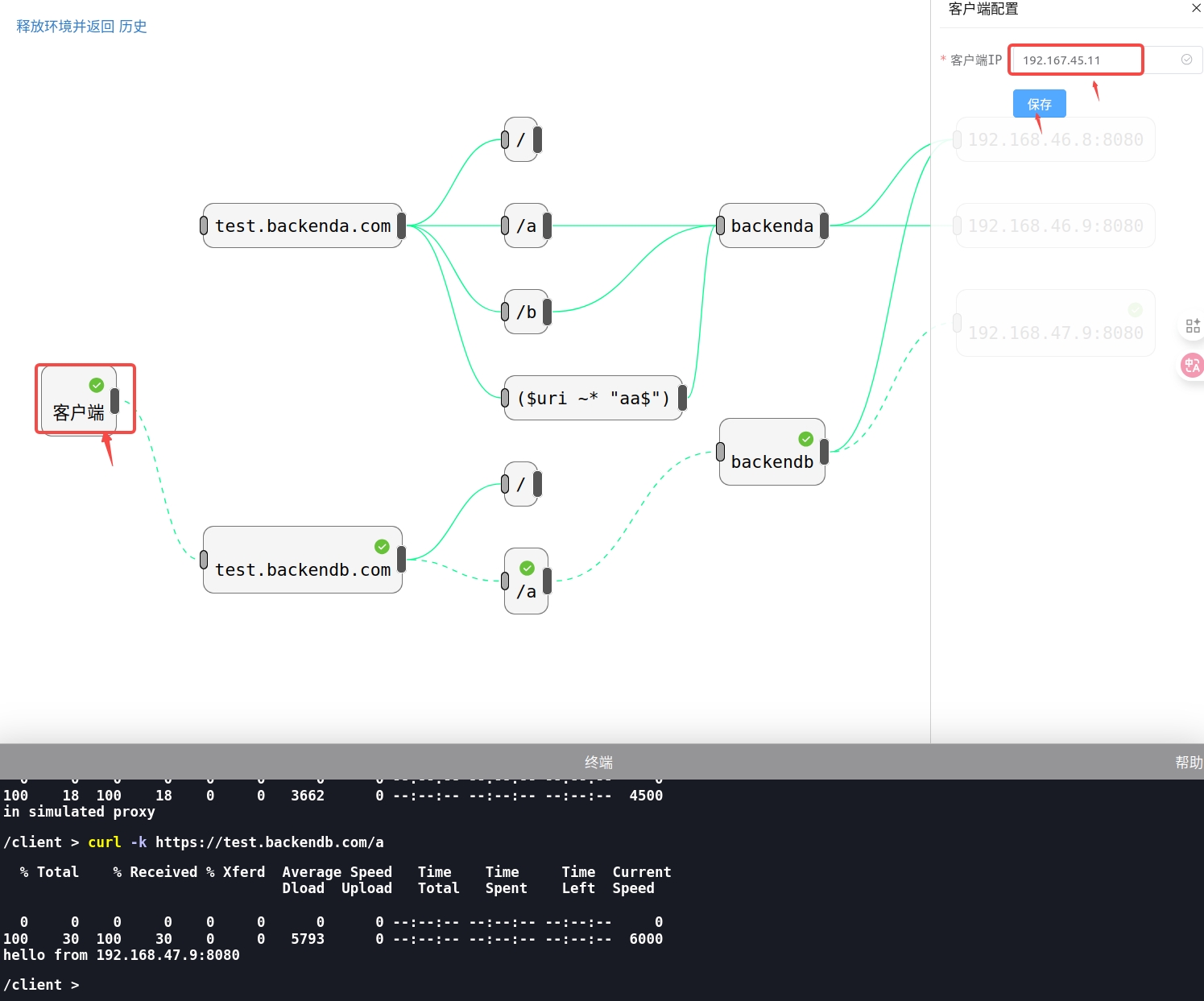

除配置文件外，还可以配置模拟访问的特定的client ip，供特定的业务模拟使用

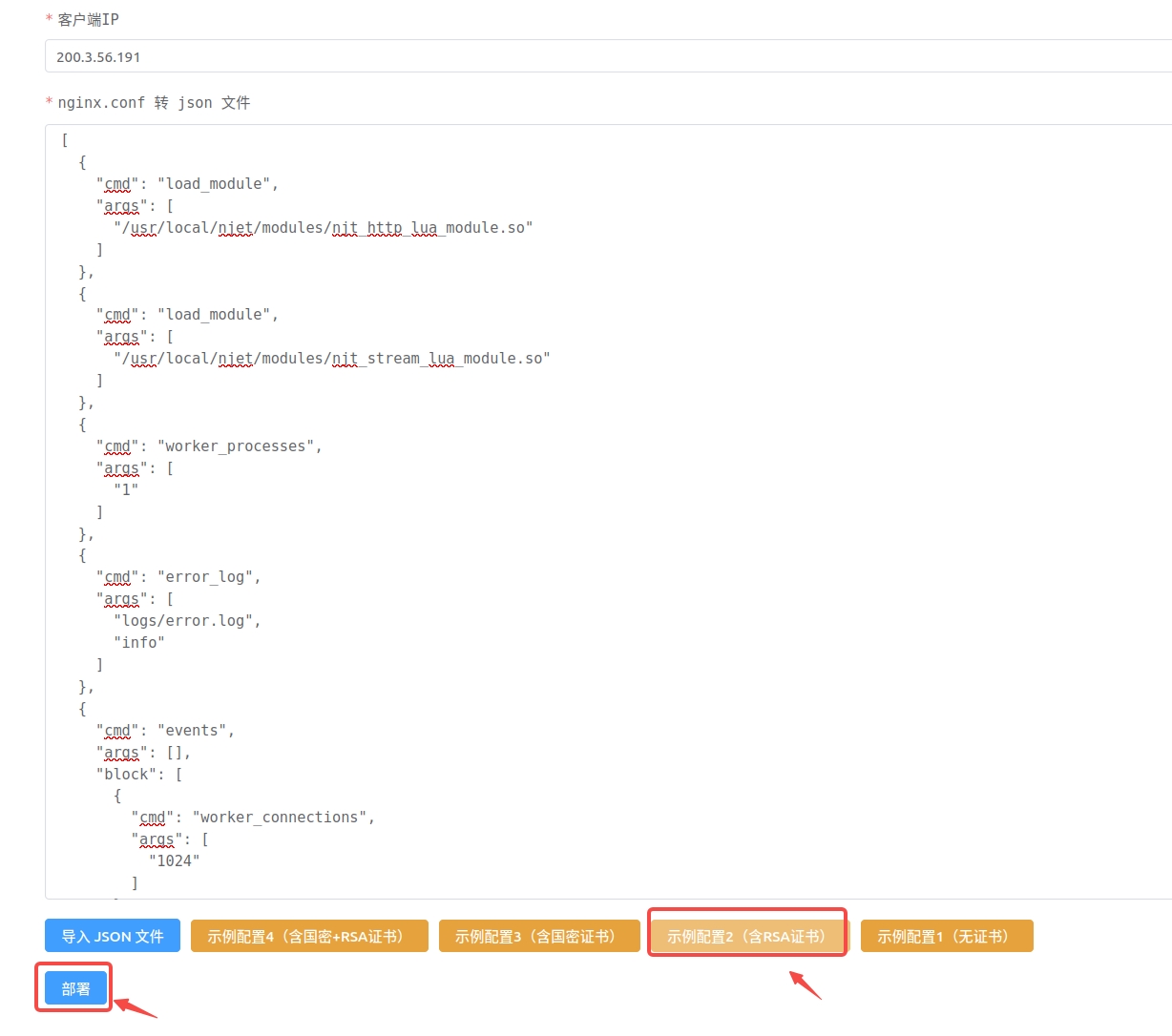

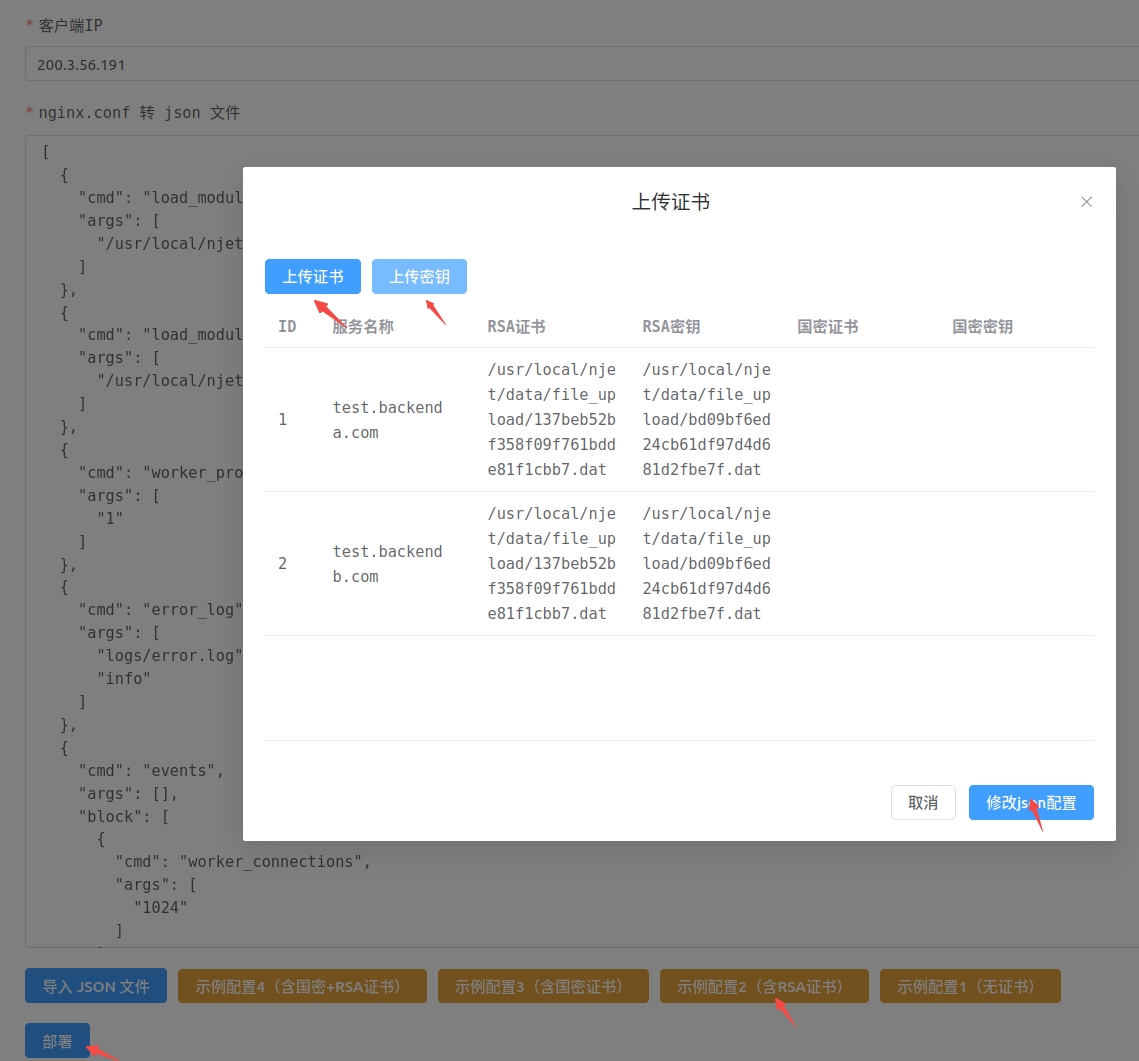

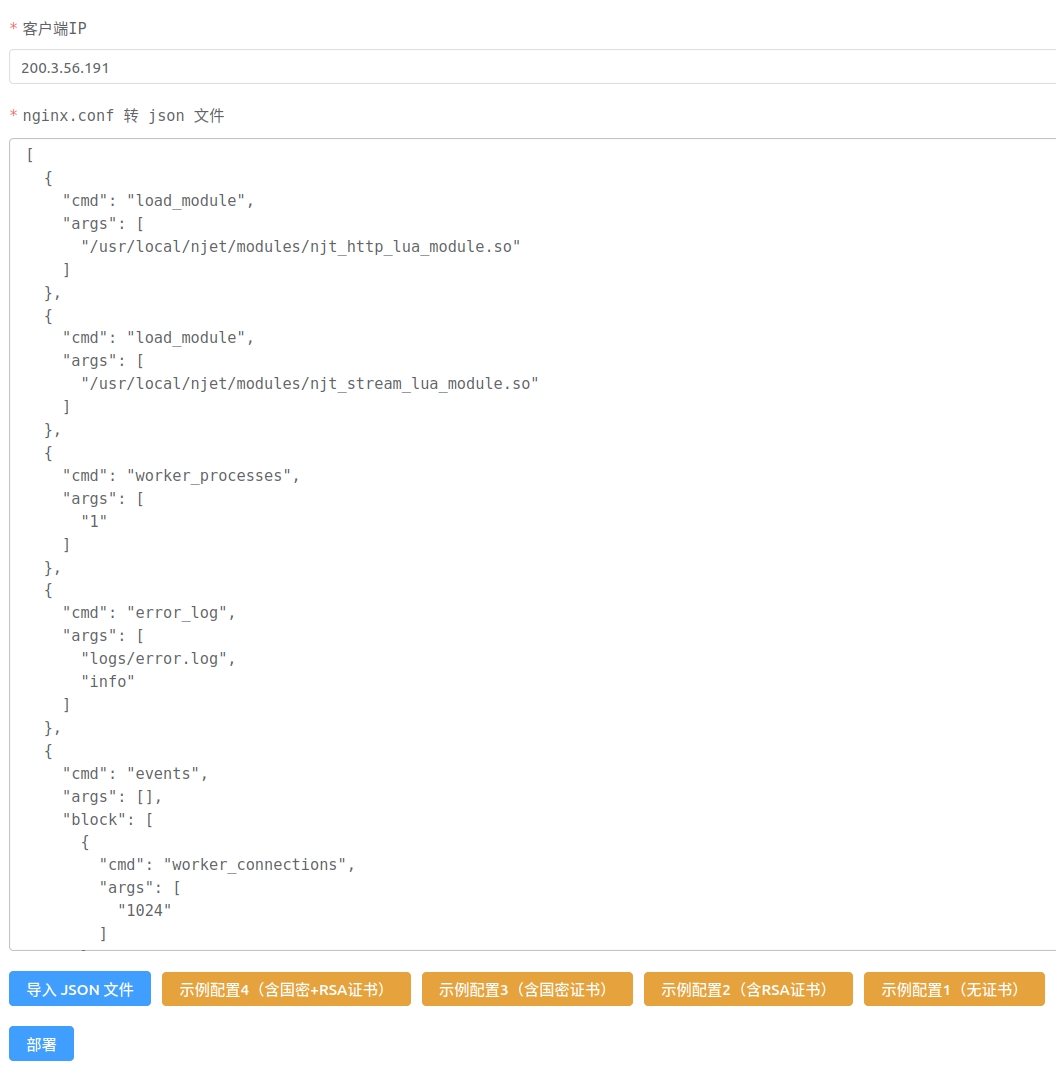

如下图所显示，可以看到页面中有很多实例配置，可自由切换，也可以导入JSON文件的配置

3.2 拓扑展示

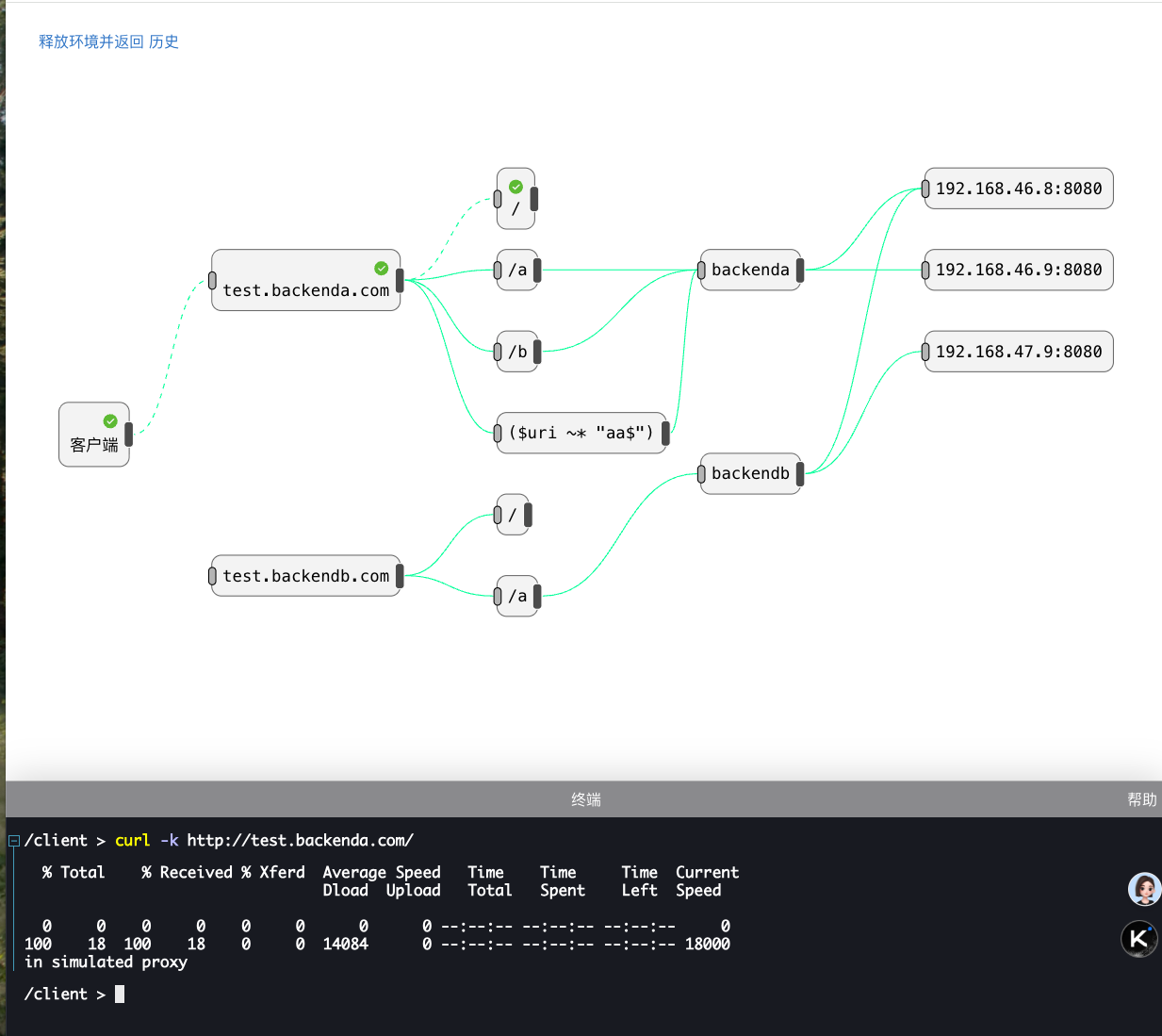

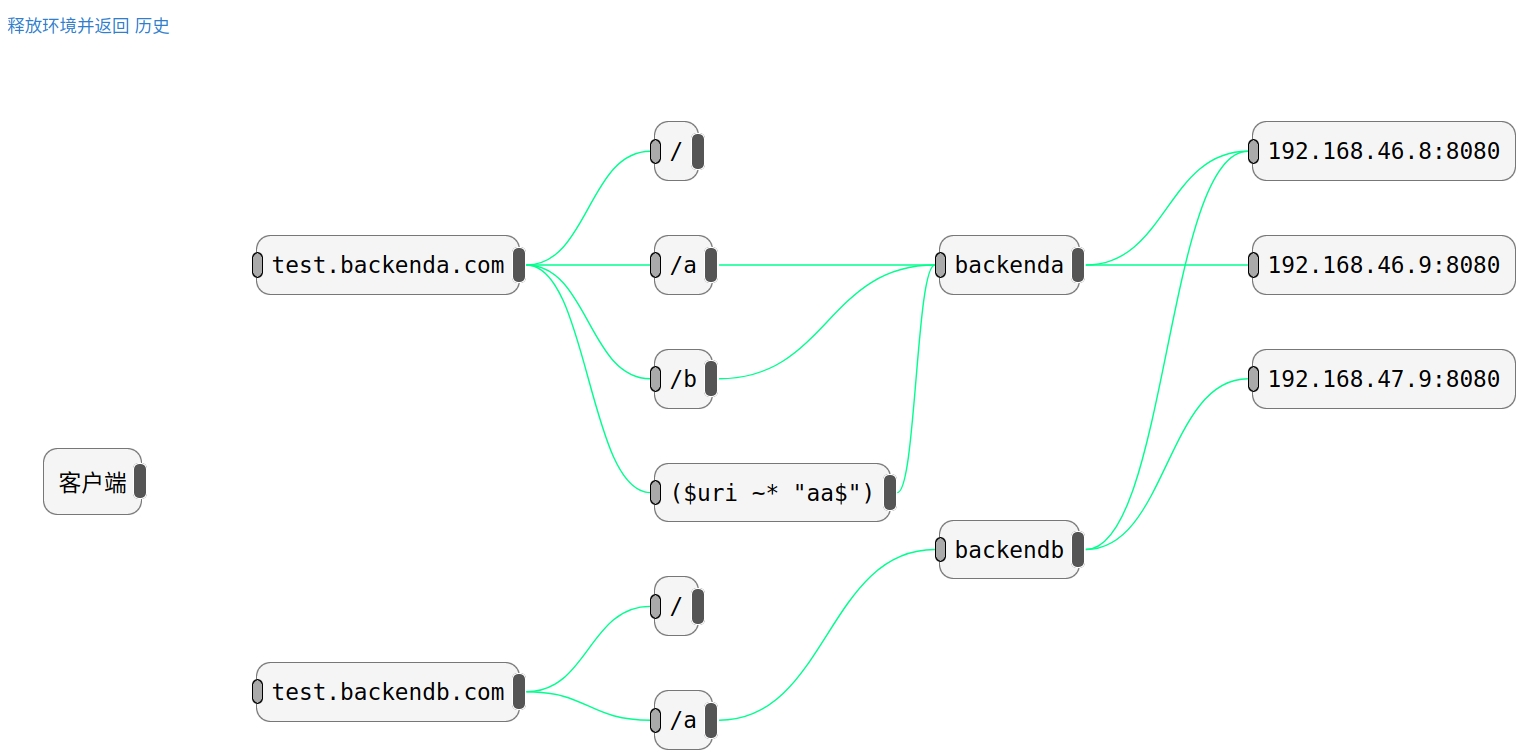

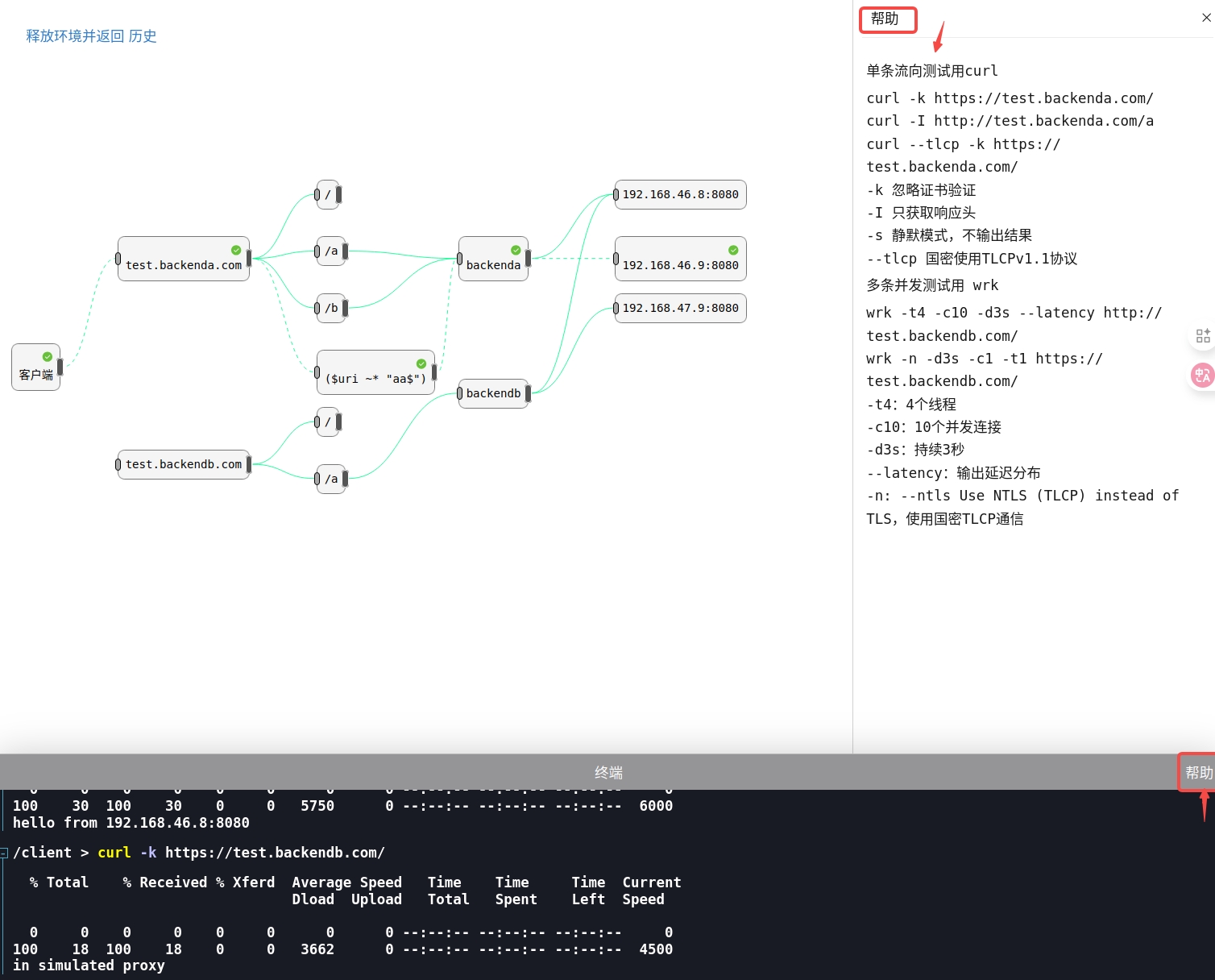

如下图点击示例配置1 （无证书）可直接进进入模拟页面，该页面直接生成了包括客户端->proxy->应用服务的网络拓扑，并详细描述proxy层面的业务配置，需着重说明的是，模拟环境中显示的IP地址，完全模拟了实际客户环境的地址。如下图所显示，展示了一个具备两个server的proxy层配置（test.backenda.com和test.backendb.com）
